Poprowadzenie przewodów elektrycznych musi nastąpić w izolacji ochronnej (np.peszel), która dopuszczona jest do stosowania w ziemi. Osłony te należy wprowadzić do głowicy silnika. Przewody 230V oraz przewody sterujące niskiego napięcia należy prowadzić w osobnych peszlach!
Wolno używać jedynie przewodów o podwójnej izolacji, które dopuszczone są do stosowania w ziemi. Jeżeli szczególne przepisy wymagają stosowania innego typu przewodów, należy się do nich dostosować!
Liczbę żył w przewodach sterujących 0,75mm2 (niskiego napięcia) podano bez uziemienia. Dla ułatwienia podłączeń, zalecamy stosowanie miękkich, elastycznych przewodów, nie drutu.

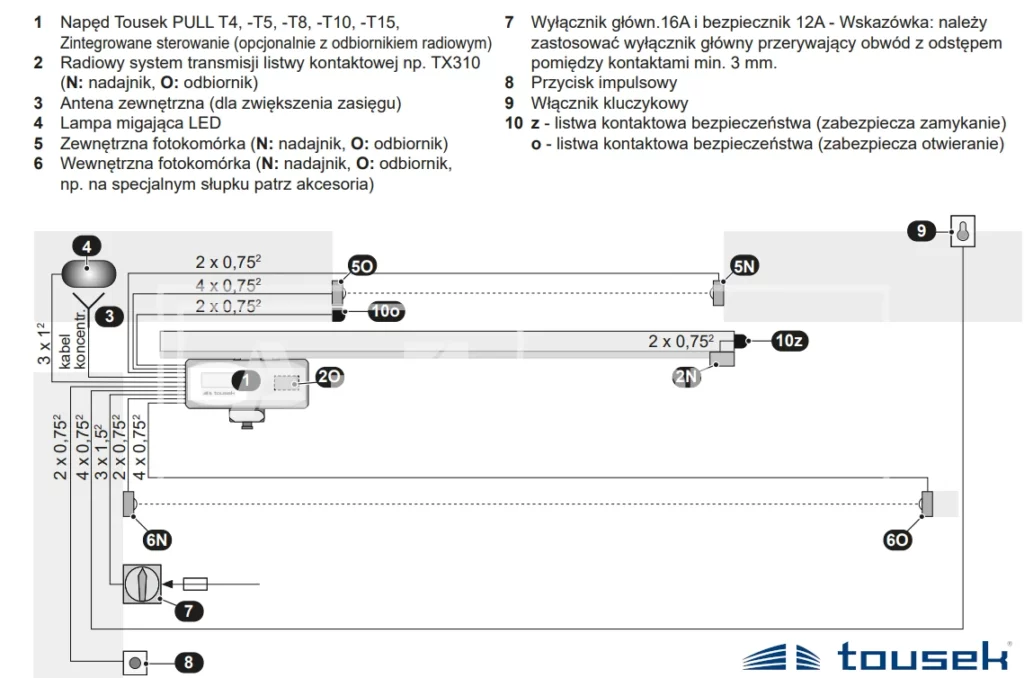

Jak podłączyć napęd Tousek – schemat

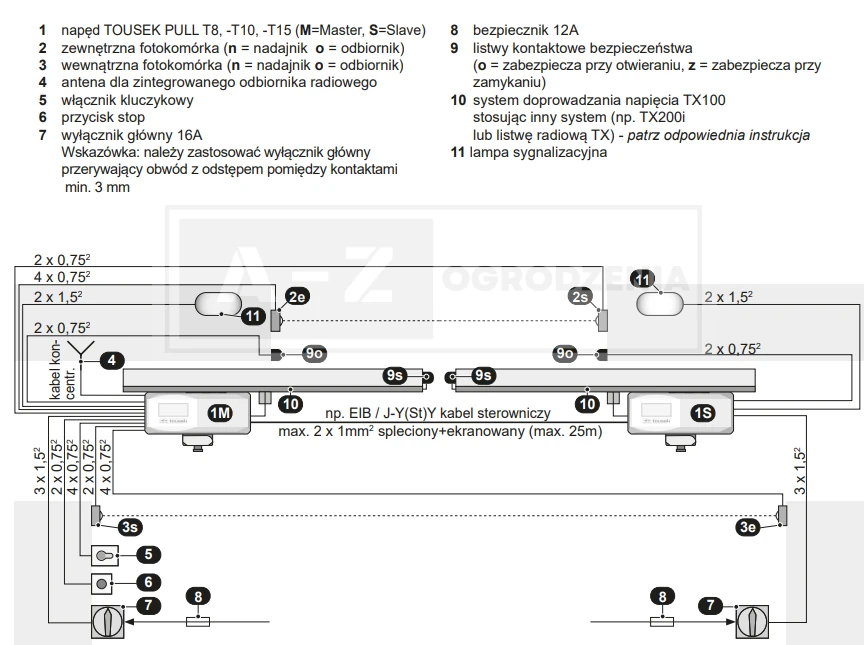

Jak podłączyć napęd Tousek master i slave
Rysunek ten stanowi tylko i wyłącznie symboliczne przedstawienie instalacji bramy automatycznej w konfiguracji pojedynczej i master & slave.
Dla konkretnego typu bramy, może się okazać, że nie wszystkie konieczne elementy bezpieczeństwa zostały uwzględnione.
W celu uzyskania optymalnego zabezpieczenia urządzenia należy bezwzględnie zwrócić uwagę, aby zastosowane zostały wszystkie – niezbędne dla danego typu bramy, wg. obowiązujacych przepisów – elementy bezpieczeństwa i sterowniki (np.fotokomórki, pętle indukcyjne, listwy kontaktowe, lampy ostrzegawcze, wyłączniki główne, wyłączniki awaryjne itp.).
Wszelkie punkty możliwego zgniecenia, przycięcia, wciągnięcia poprzez bramę, należy kategorycznie zabezpieczyć.
